Mais uma parte da última parte

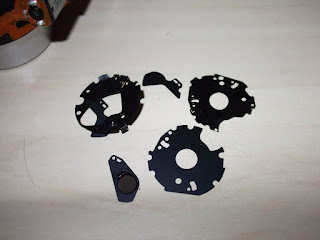

Pois é consegui desmontar mais um pedaçoda objetiva sem quebrar tudo de vez.....

Só não sei para que serve tanta peça.......................

Condicionador de ar feito em casa

Enquantonão consigo quebrar, desmontar oresto da objetiva da nikon, eu coloco aqui um improviso que dá uma refrescada nos dias de verão:
Pegue um ventilador, alguns arames, uma fralda; um vasilhame e um pouco de água, misturar gelo ajuda:
A idéia é que o pano ou fralda promova o efeito de capilaridade na água, o vento provocado pelo ventilador faz com que a água na fralda seja empurrada para o ar. Nessa jogada rola uma troca térmica, que faz com que o ar fique mais úmido e frio.
Um bônus acontece que se tiver um pó qualquer no ar ele é forçado pelo ventilador a passar pelo pano úmido, onde fica preso. Assim, com o passar do tempo, o ar vai ficando mais limpo....

Material básico necessário

Método para endireitar arame: prende uma ponta e gira a outra com uma furadeira.

Dobrar os arames para passar nos furos do ventilador.

Passando os arames pelos furos.

Verifique a altura dos arames para poder enrolar a fralda depois.

Verificando se fica em pé

Aqui eu tive que dobrar aspontas para ter mais equilíbrio....

Aqui estamos verificando a altura até a água

Outra vista da pré montagem

Não é precimo colocar muita água

è necessário enrolar um pano (fralda) para "puxar" a água

No vídeo abaixo, mostra como fica a montagem final da bagaça.

Segunda parte da última parte

Esta é a visão do mecanismo que controla a posição da lente

Uma foto um pouco melhor.....

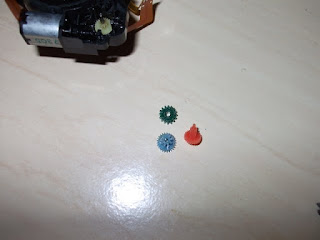

Esta e as próximas fotos mostram a retirada uma por uma das engrenagens....

Aqui apareceu uma mola não sei de onde....

Olha onde foi que eles metream um parafuso.....
A próxima foto é um zoom nesta parte

hoje é só, pessoal.

Quando eu dere conta de desmontar o resto sem quebrar tudo eu continuo

Primeira parte da última parte

 Agora vamos à parte mais legal (onde dá para quebrar mais coisas.....)

Objetiva vista de baixo

Tirando uma capinha, dá para ver um dos servomotores que controla a lente!

Parte de baixo da lente!

Tirando a base, é possivel ver a primeira lente, que fica em frente ao sensor.

Nesta foto e na debaixo retiramos a primeira lente

Interessante que a lente é de plástico , mas notavelmente transparente.

Aparência do conjunto sem a lente

Tinha mais um motor escondido, mas nem soltando o parafuso ele saiu

O pino metálico é o eixo do motor, está colado numa peça de plástico. tive que quebrar a peça para tirá-lo

Já fora do suporte, pode-se ver como ele era montado

Na verdade acho que era um solenóide e não um motor

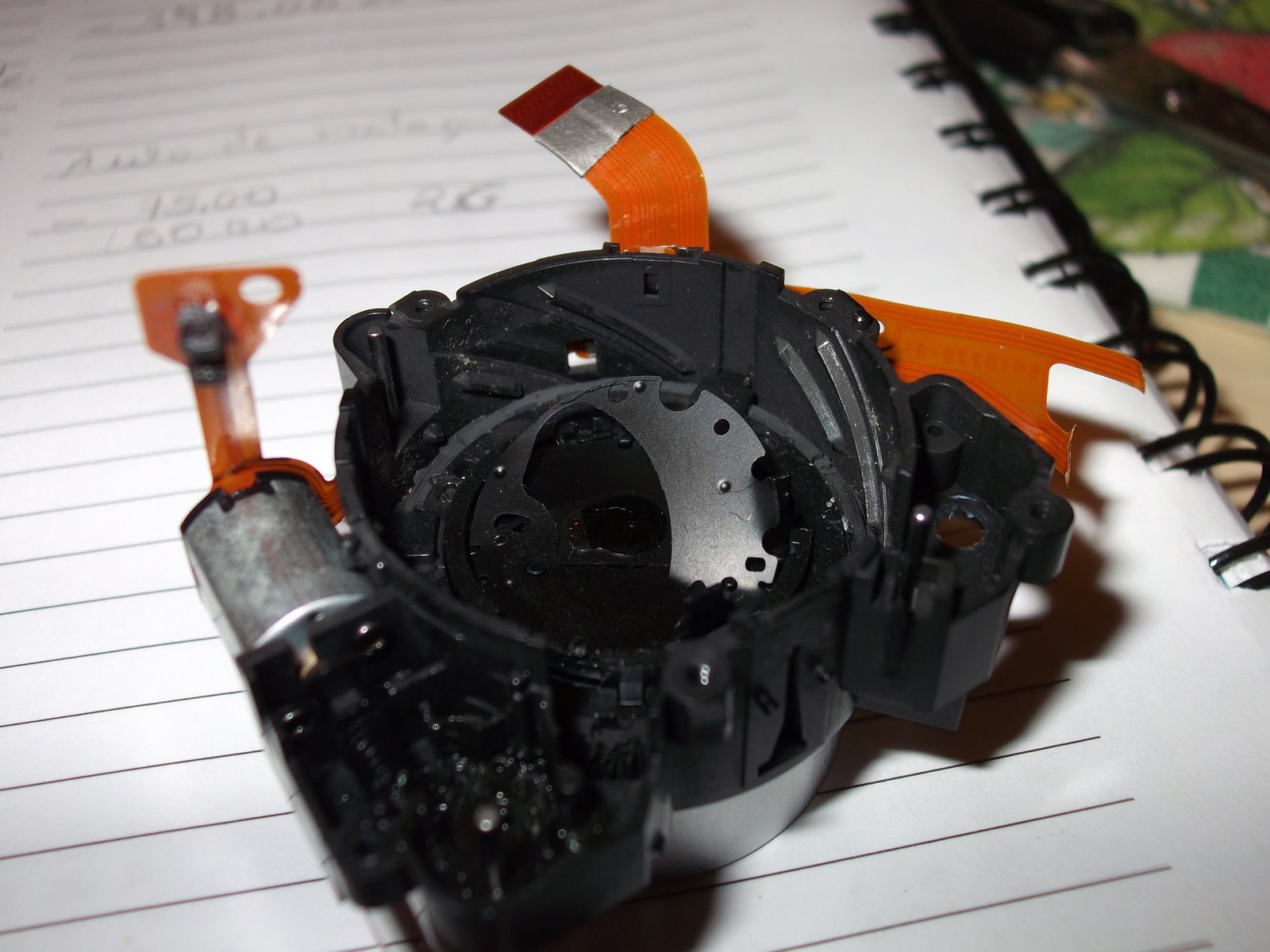

Vista do outro servo-motor e de suas engrenagens. A parte preta é a tampa

Por hoje é só, em breve a segunda parte da última parte....

Continuando com a Câmera

Continuando com a desmontagem da câmera Nikon L10.
Já que você conheceu a delicadeza da ferramenta ontem, hoje nós usaremos...... a mesma ferramenta!
Seguem as fotos do trabalho:

Tirando a capa frontal

Nesta parte estão os botões de disparo, ligar e o alto falante, da direita para a esquerda.
Você consegue ver os parafusos?

Depois de tirar os parafusos, foi preciso forcara placa para tirar do suporte

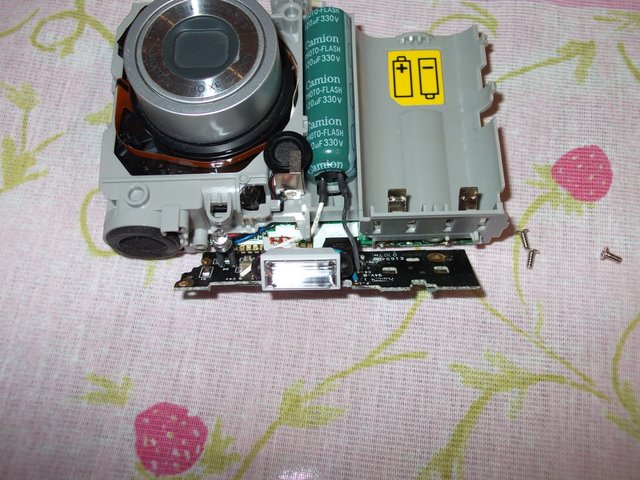

Tirando a placa e o capacitor do Flash (tubo verde ao lado da placa)

O microfone não passava pelo  buraco dos fios, aí tive que cortar os mesmos

Retirada a Placa da carcaça, é possível ver o leitor de cartão e o sensor CCD (retângulo colorido na parte à direita)

Um zoom no Sensor.

O mecanismo da objetiva ainda preso na carcaça

E aqui já retirado

Visto de um outro ângulo

Amanhã continuaremos com a paerte mais delicada: desmontar a objetiva sem quebrar nada
